吸氣過程

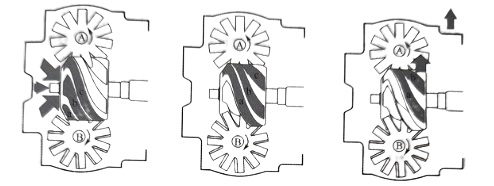

星輪A對應的基元容積a、b所示，當螺桿轉動的時候，齒槽逐漸與星輪 B 的齒槽脫離，同時，齒槽內的基元容積的體積逐漸增大，基元容積處于進氣狀態，待基元容積C所示的位置，齒槽完全脫離星輪 B，而且星輪 A的星輪齒將嚙入齒槽，與其組成封閉容積，這就完成了吸氣過程。壓縮過程
形成封閉容積后，螺桿繼續轉動，星輪隨著螺桿轉動，星輪齒在螺桿齒槽內推進，所形成的封閉容積將逐漸縮小，實現壓縮過程。當工作容積開始與排氣孔口連通時，壓縮過程結束。排氣過程
當基元容積與設置在氣缸內壁面上的排氣孔口連通后，基元容積繼續減小，被壓縮的氣體由排氣孔口排出至排氣管道，直至星輪齒脫離齒槽，完成排氣過程。一般吸氣結束時，基元容積的體積處于最大值，在壓縮過程中，容積逐漸縮小，基元容積內氣體的壓力逐漸上升，排氣孔口的位置是根據基元容積內氣體壓力達到排氣壓力時的位置設計的。使基元容積內氣體壓力剛好達到排氣壓力時與排氣孔口連通，被壓縮氣體將由排氣孔口排出空壓機。
